V5 FPGA开发平台
产品型号: FE-LX85T
产品编号:
产品价格:
相关介绍

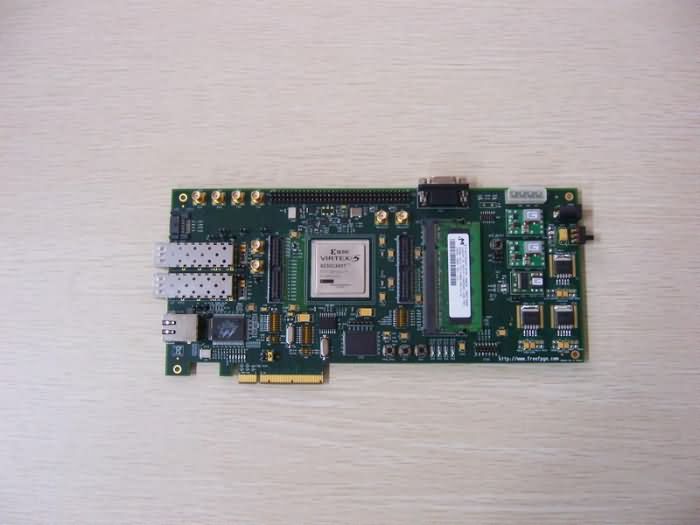

自由电子科技Virtex-5 FPGA 开发套件支持 PCIe系统、光通信系统和嵌入式系统开发。开发套件通过PCI Express v1.1 PCI-SIG 兼容性测试,让您能够利用 PCI Express PCIDDR2 SDRAMsystem AceSFPSATA等接口迅速创建和评估Virtex5的设计。支持多种配置方式:JTAGSPIBPISYSTEM_ACE,适合各种应用开发需求。





其中包含:

l         Virtex-5 板(XC5VLX85T-1FF1136 FPGA

l         平台 USB 编程电缆

l         Xilinx 工具和设计资源

- ISE软件

- 资源 CD(参考设计、实验、技术文档)

l         入门

- 快速启动指南

- PCIe 用户课程信息

- Xilinx 生产力优势文档

l         参考设计、IP 和软件



关键特性

l         Virtex-5 LXT XC5VLX85T-1FF1136 FPGA

l         串行连接功能:

- PCIe8通道插卡连接器

- SFP: 2个收发器模块端口(SFP 模块未包含在内)

- SATA1个串行 ATA 磁盘驱动接口连接器(SATA 电缆未包含在内)

- SMA1个用于实现板外 GTP 收发器连接功能的 SMA 端口

l         并行连接功能:

- PIO 68 3.3V 扩展连接口

- LVDS: 2个分别具有26条高速通道的 SAMTEC LVDS 接口连接器

l         网络连接功能:

 - 通用Marvell 88e1111 PHY实现了 10/100/1000 Mb 以太网连接功能

l         存储器资源:

-  支持2 GB DDR2 SDRAM 200 引脚 1.8V SODIMM 插座,默认配置256MB DDR2 SDRAM

l        器件配置

-   M25P32 实现 SPI方式的器件配置支持

-          Xilinx 平台电缆 USB 进行下载

-          System Ace方式JTAG配置

-          Intel flash BPI方式并行配置

l         支持的 Xilinx  LogiCORE™ IP

-  X1X2X4 X8 配置下的 PCI Express 端点设计

-  MIG DDR2设计

-  Virtex-5 FPGA Embedded Tri-Mode Ethernet MAC网络设计

l         时钟技术:

-  3 个板上时钟源、2个差分 SMA 时钟输入

-  2 个可编程时钟合成器芯片,支持 DDR2 存储器接口、10/100/1000 Mb 以太网协议、SATA、光纤通道、Aurora 和其它串行 GTP 波特率

- PCI 时钟技术支持全局和区域时钟应用

l         嵌入式技术

- System ace CF卡支持MicroBlazer 文件系统

- MicroBlazer 软核嵌入式系统

l         其它:
- 用户按钮开关和 LED
-
板上功率调节器(3.0V PCI2.5V1.8V1.0V0.9V VTT





更多信息,敬请联系:

公司电话:0571-85084089

邮件地址:sale@freefpga.com

产品网站:http://www.freefpga.com

技术支持网:http://www.fpga-design.net

销售QQ285843942

技术QQ16948646

自由电子科技为该产品提供了3月有限保修服务。
