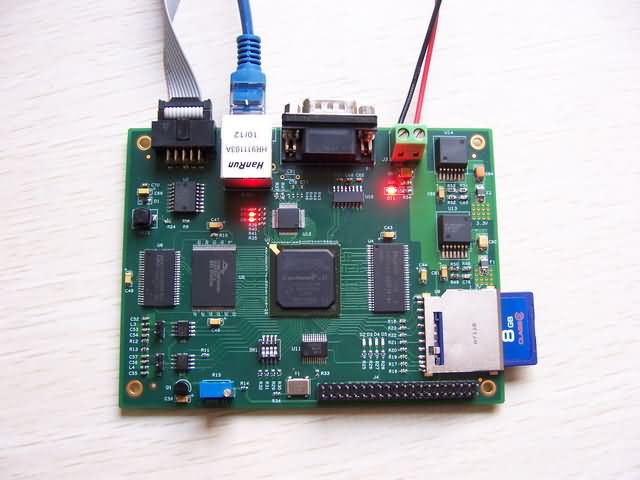

Altera CycloneII FPGA工业控制板介绍

Altera Cyclone II FPGA工业控制板是自由电子推出的FPGA工业应用系列板卡，主芯片采用成熟的Altera Cyclone II系列FPGA，有商业级跟工业级之分，工业级的已通过-40~+85度测试。简洁明快的功能设置可广泛应用于工业控制领域。实际测试稳定可靠。

主要技术指标：

l  FPGA : EP2C35F484I8

l  EPCS16 16Mbit 配置

l  32MByte Sdram

l  32MByte Flash

l  512Kbyte sram

l  100M 以太网

l  RS232 UART

l  1.25M SPS AD

l  1.25M SPS DA

l  25MHz 有源晶振，通过时钟IC驱动10个inclk时钟

l  4个DIP输入

l  4个指示LED

l  1个复位输入

l  NS 5A DC-DC 1.2V核心电源

l  NS 5A DC-DC 3.3V电源

l  SD卡插座

l  40 个IO扩展插座



应用领域：

工业控制

工业以太网

网络通讯

Altera NIOS II软核应用





产品清单：

1、FPGA开发板            1块

2、USB BLASTERII 下载线  1条

3、串口线（双母）         1条

4、配套光盘              2张
