USB3.0+FPGA开发板介绍

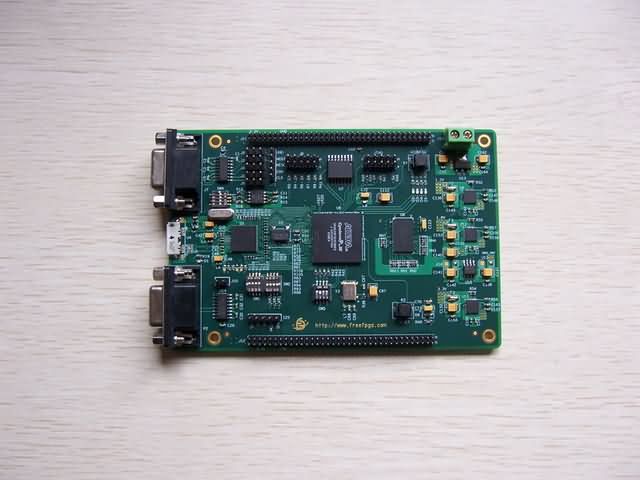

1、产品简介

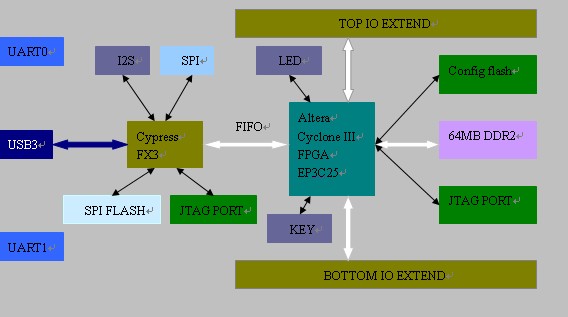

   USB30FPGA开发板是自由电子科技推出的新产品，采用了Cypress公司最新的支持SupperSpeed的FX3系列USB3.0接口芯片和Altera的Cyclone III FPGA器件，可广泛应用于数据采集和传输控制系统中。其USB接口芯片中包含了200MHz 工作频率的ARM926EJ核，512K Embedded SRAM，拥有丰富的外设：1MHz的I2C Master control，32K/44.1K/48K的I2S Master，支持4Mbps的UART，支持33MHz的SPI等，开发板以插针接口方式引出了这些借口。FX3与FPGA部分通过FIFO接口模式。FPGA外带了一片64MB的DDR2内存，通过上下扩展口引出丰富的IO资源，适合驳接各种应用扩展。可广泛的应用于各种嵌入式系统的开发。系统框图如下：



2．技术参数：

●FPGA：EP3C25F324

●配置芯片：EPCS16

●USB3.0芯片：CYUSB3014-BZXI，包含了200MHz 工作频率的ARM926EJ核，512K Embedded SRAM，拥有丰富的外设：1MHz的I2C Master control，32K/44.1K/48K的I2S Master，支持4Mbps的UART，支持33MHz的SPI等，兼容USB2。0

●DDR2 内存16bit width, 64MByte

●二个串口分别接FX3和FPGA。

●72个扩展IO

●4个LED灯

●1个复位按钮



3. 应用领域：

■ 便携式数字摄像机(Digital video camcorders)

■ 数字照相机(Digital still cameras)

■ 打印机 （Printers）

■ 扫描仪(Scanners)

■ 视频采集卡（Video capture cards）

■ 测试和测量仪器（Test and measurement equipment）

■ 监视摄像机（Surveillance cameras）

■ 个人导航（Personal navigation devices）

■ 医学成像设备（Medical imaging devices）

■ 视频IP电话（Video IP phones）

■ 便携式媒体播放器(Portable media players）

■ 工业照相机（Industrial cameras）
