CycloneIV PCIe FPGA开发板
产品型号: FE-4CGX150
产品编号:
产品价格:
相关介绍

                                                CycloneIV PCIe FPGA开发板

        Cyclone IV GX可扩展开发平台采用了Altera最新的Cyclone IV GX FPGA器件EP4CGX150DF27,集成83.125-Gbps收发器,150,000个逻辑单元(LE)36018x18的乘法器,非常适合应用于大批量成本敏感的通讯、数字信号处理和工业控制领域。平台集成了一路SFP光通信接口(适应光通信趋势)、一路千兆以太网口(提供高速网络通信)、2兆字节高速SSRAM(有效配合算法开发需求)128MByte DDR2内存(适应大容量缓存需求)USB2.0通讯接口。配置时钟生成芯片,能生成各种需要的时钟,适应各类开发和应用需求, PCI-E 1.1 X4 适应和PC主机高速通讯。CPLD控制并行FLASH进行FPP方式FPGA配置以适应各种快速启动应用,支持多个分页的配置空间,让平台能保存多种硬件电路配置。通过Altera定义的高速HSMC扩展接口扩展各类应用板卡,可配置的FPGA BANK VCCIO,扩展口FPGA 相关BANK的接口电压可选3.3V2.5V1.8V1.5V,目前扩展平台已经设计了十几款扩展子卡,适应于广播、工业、消费类、无线、固网应用,还可以根据客户需要定制具体需求的扩展子卡。Cyclone IV GX可扩展开发平台为您的开发提供一个稳定、可靠、适应各种应用需求`的基础平台。

(其他选择:1、中端的Arria II Gx Pcie开发板http://www.freefpga.com/showpic.asp?id=169

2、高端的Stratix V Pcie开发板http://www.freefpga.com/showpic.asp?id=184)

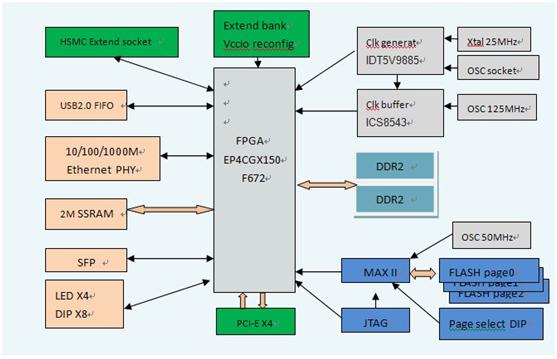

 主要技术指标:

l  FPGAEP4CGX150DF27C8 83.125-Gbps收发器,150,000个逻辑单元(LE)36018x18的乘法器,6,480Kbit 片内内存

l  配置方式:FPP,支持4个配置页

l  SSRAM同步内存:CY7C1360C

l  DDR2 内存:32bit,128MByte

l  SFP:一路最高支持3.125G通讯速率

l  千兆以太网:1路,10M/100M/1000M自适应

l  USB2.0:从模式USB2.0 FIFO

l  时钟生成器:5M-500MHz

l  21驱动4,时钟驱动

l  1个高精度有源时钟晶振

l  PCIE X4 PCI-E 1.1 X4 适应和PC主机高速通讯

l  8DIP开关输入

l  4LED输出

l  HSMC高速扩展接口

l  余量足够的电源支持,12A核心电源,5A的可配置VCCIO电源支持



应用领域:

l  广播

l  消费类

l  工业

l  无线

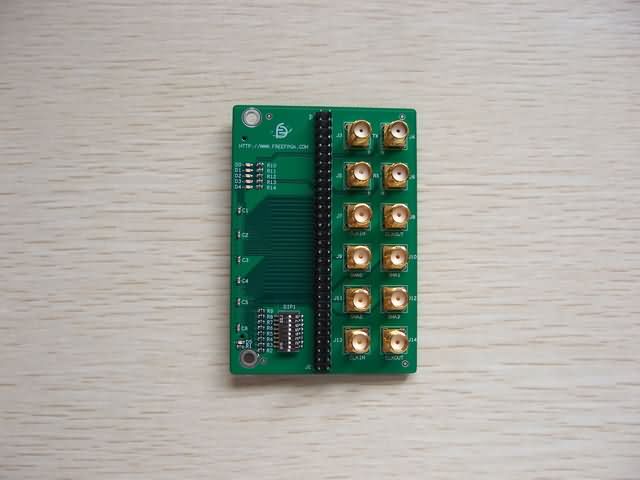

可选配多种子卡:



1.USB 2.0_千兆网子卡

2.SD/HD-SDI子卡

3.二路高速AD/DA 105M子卡

4.100M Ethernet工业级网络子卡 芯片为工业级,支持工业以太网双环路架构.开源powerlink的最佳选择,另自由电子科技可提供源代码级以太网MAC控制起器

5.音\视频子卡



6.IO转接卡

          ALTERA  HSMC接口IO转接卡

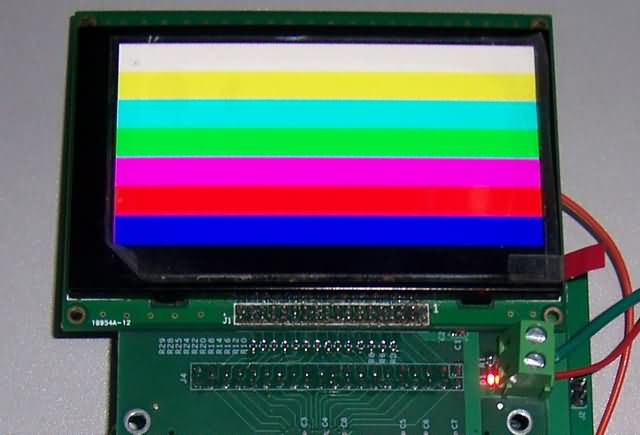

7.LED屏

欢迎选购,联系电话:0571-85084089。可根据您的需要快速定制功能扩展子卡。
