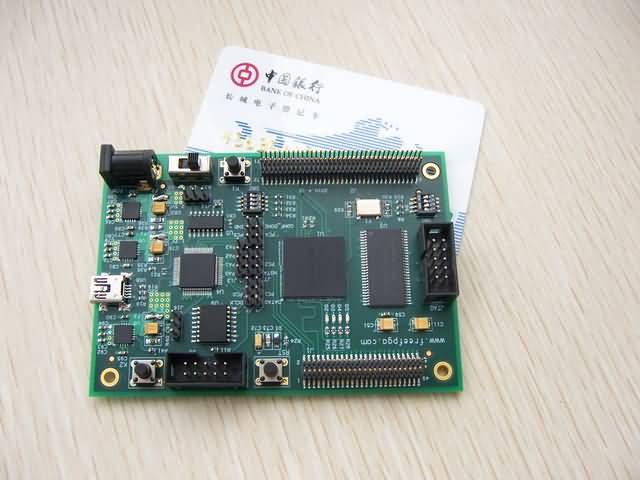

FPGA_STM32是自由电子科技最新为控制类应用推出的应用模块，体积小，功能强，扩展灵活。模块选用了Altera 65nm Cyclone III FPGA器件EP3C25，FPGA外围扩展了16M SDRAM存储可做高速缓冲，9个FPGA CLK、52个FPGA IO引出到扩展接口，支持灵活扩展。模块集成了Cortex-M3体系的STM32F103R8 ARMv7器件，开发方便，功能强大。模块即可直接应用，也支持ARM和FPGA双环境学习开发。

FPGA部分特征：

1.        FPGA器件EP3C25F256C8

2.        FPGA配置器件EPCS16

3.        FPGA存储缓冲，16M SDRAM

4.        FPGA扩展9个CLK，52个IO。

5.        FPGA扩展4个DIP

6.        一个FPGA复位按钮

7.        FPGA JTAG配置调试接口

8.        3个DIP FPGA配置模式设置DIP

9.        1个50MHz FPGA有源晶振

prefix = o ns = "urn:schemas-microsoft-com:office:office"

Cotex-M3部分特征：

1.        器件STM32F103R8 ARMv7

2.        JLINK JTAG调试配置接口

3.        一路串口（三线接口）

4.        4路ADC输入

5.        1个RST复位按钮

6.        1路USB



ARM和FPGA互连扩展特征：

下列STM32信号扩展到FPGA，支持各种应用的数字信号扩展

1.        PA[8..4]

2.        PC[15..0]

3.        PB[15..5]

4.        PB[1..0]

5.     STM32_CLK

销售清单:

1.ARM+FPGA开发板  1块

2.5V电源  1只

3.FPGA的并口下载线1条

4.USB T型电缆

5.配套光盘
