为方便大家学习和开发，推出便携式FPGA开发套件，该套件使用USB通讯接口，同时实现FPGA开发板和全功能Altera USB Blaster下载线，板上带AD和 DA，并带有165MSPS高速DA，配合采样程序可做数字万用表，配合信号驱动模块可做信号发生器。套件采用Altera CycloneIII系列65nm FPGA，高密度设计和贴装，具有体积小（5*8cm）携带方便，容易扩展，多功能，价格低等特点，适合学习也适合开发,特别适合现场工程师外出使用。

    可选多种MINI扩展板，目前提供MINI网络扩展板,MINI音频扩展板，如果需要可以定制各种的扩展板。
    提供Quartus II 8.1软件，支持逻辑设计、DSP Builder、SOPC Builder、Nios II学习和开发。

应用领域：

1、  FPGA开发和调试

2、  基于FPGA的高速数字伺服环路控制系统

3、  基于NIOS II软核系统的控制系统

4、  信号发生器系统

5、  音频处理系统

       6、 FPGA网络传输系统



型号：FE-EP3C5_W      价格：630.00元
    型号：FE-EP3C10_W     价格：720.00元(注：如果选配MINI网络扩展板,则必选此型号）

要技术指标：

一、FPGA开发板系统技术指标

1、FPGA：CycloneIII的EP3C5(可选EP3C10)

2、配置：EPCS4

3、SRAM: 512K高速SRAM。

4、常用电压型DA :1 路10Bit，1.25 MHz maximum update rate

5、高速电流型DA：可选1 路14Bit 165MSPS

6、AD :1 路10Bit，1.25 MSPS

7、1个LED指示

8、1个SW按钮

9、24M有源晶振

10、2个24针扩展座，支持20个扩展IO，4个CLK输入。

11、四层板高TG板，通过全板EMC/EMI和SI仿真。



二、USB-blaster 下载线系统技术指标

       全面支持ALTERA 各种FPGA CPLD芯片, 支持JTAG，AS下载方式，支持singaltap II, nios2-terminal, jtag-uart。使用MAX3378电平转换芯片支持各种电平标准，真正的1.2V 1.5V 1.8V 2.5V 3.3V 5V 电平兼容。

    同时支持板上FPGA和外部FPGA开发调试。



三、MINI扩展板技术指标

       1、Mini网络扩展板

              10/100M自适应PHY，通过扩展接口驳接便携式FPGA开发板，实现网络功能,适合网络通讯工业控制应用开发。

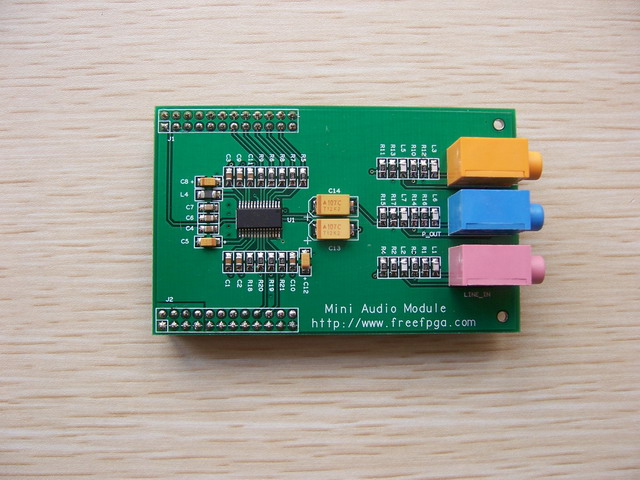

       2、Mini音频扩展板

           最高支持96K采样速率，左右声道32bit数据宽度。提供完整的采集和回放开发环境，适合音频系统DSP处理和开发。

提供音频处理器控制和接口实验
